在几乎所有电子产品里，电容都是一个默默无闻却又至关重要的“小元件”。它负责存储电荷、平滑电压、滤除杂波。可别小看它，一旦电容失效，轻则导致信号失真、设备性能下降，重则可能引发电路短路，造成永久性损伤。

因此，准确测量电容容值并判断状态，一直是电力电子领域的核心课题。传统方法，比如谐振法、充放电法，虽然有效，但大多需要直接连接测试线或加装传感器，不仅麻烦，还可能干扰电路本身的运行。

那么，有没有一种更优雅、更“非接触”的检测方式呢？中南大学交通运输工程学院的成庶、张多等研究者，借鉴了给线缆做“B超”的技术，成功实现了对电容的“隔空把脉”。

这项技术的核心，叫做 “扩展频谱时域反射”。听起来很高深，我们可以打个比方：想象你向一个山洞里喊一嗓子独特的、有编码的“暗号”，然后仔细聆听回声。通过分析回声与你原声的相似程度、延迟时间，你就能推断出山洞的深浅、内部结构等信息。这套方法在线缆故障定位中已经非常成熟。

研究团队的思路很巧妙，他们将电容视为一个微型的“电子山洞”。当特定编码的高频测试信号遇到电容时，会因为电容的阻抗特性产生反射。他们发现，反射波与原始波的“互相关波形”中，隐藏着电容容值的秘密。

具体来说，澳门游戏网他们提取了四个关键特征：使用的信号种类、信号频率、互相关系数的峰值大小，以及这个峰值出现的时间延迟。实验表明，这四个参数与电容容值存在着清晰的映射关系。尤其是时间延迟，它与容值大小呈严格的正比——电容越大，信号“迟到”得越久。

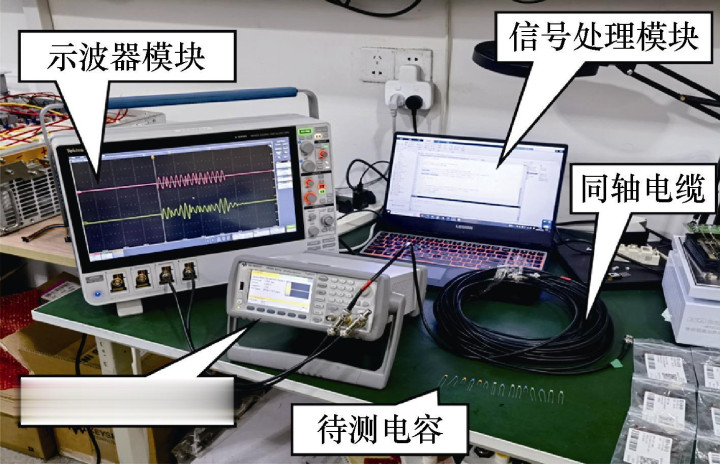

图1 实验平台

有了这些特征参数，接下来就是建立“诊断模型”。团队采用了BP神经网络来学习这种复杂的映射关系，但为了避免神经网络陷入局部最优解，他们又引入了遗传算法为神经网络“导航”，优化其初始参数。

结果非常显著。经过遗传算法优化后的模型，其估算误差比传统BP神经网络模型平均降低了28.32%，对pF（皮法）级别电容的容值估算精度达到了99%以上，能够更精准地挖掘特征与容值之间的深层关系。

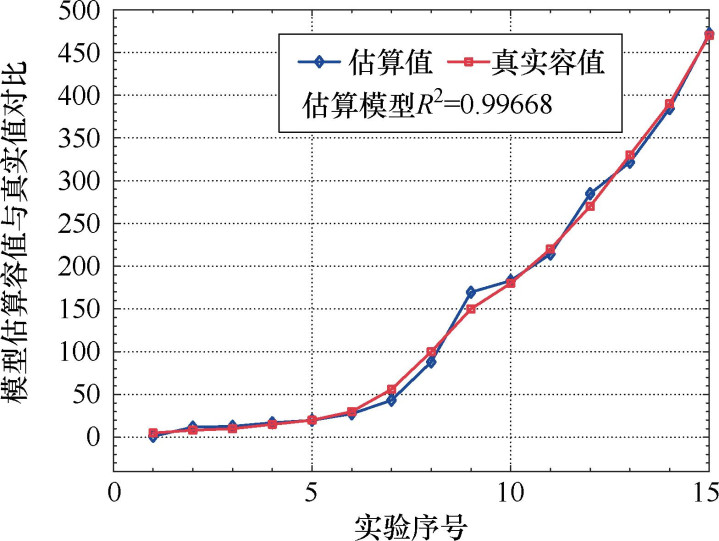

图2 模型估算值与真实容值对比

这项研究为电容检测提供了一种非接触、无需额外埋线的新思路。只需要向电路注入一个特定的测试信号，通过分析其反射特征，就能在不解焊、不破坏电路的情况下，估算关键电容的容值，从而评估其健康状况。这对于集成度越来越高、维修检测越来越难的现代电子设备来说，无疑是一个很有价值的方向。

当然，目前该方法还适用于对单个电容的测量。对于更复杂的串联或并联电容组，以及在低频环境下的表现，仍有待进一步探索。但毫无疑问，这种将“线缆诊断”技术跨界应用到微型元器件检测的思路，为我们打开了一扇新的大门，让未来电子设备的“预防性医疗”变得更智能、更无感。

本工作成果发表在2025年第4期《电工技术学报》，论文标题为“基于扩展频谱时域反射原理的电容反射波特性及容值估算方法”。本课题得到国家自然科学基金资助项目的支持。
